蜂鳴器報警電路如何驅動
蜂鳴器就是將蜂鳴片封裝在一個腔體內的發聲器件，分有源和無源。往往有源蜂鳴器的價格要比無源蜂鳴器價格稍貴一點，就是多了個內部驅動電路。那么有源和無源的區別是以驅動上需不需要輸出頻率的脈沖發生，有源直接高低電平就能發聲，無源需要輸出一定頻率的波形驅動發聲，電路上兩者可以兼容通用。在簡易自動報警器中，常常采用蜂鳴器發聲或發光二極管發光產生示警信號。由于小型蜂鳴器驅動電流不大，簡化了電路設計。
一、蜂鳴器報警電路

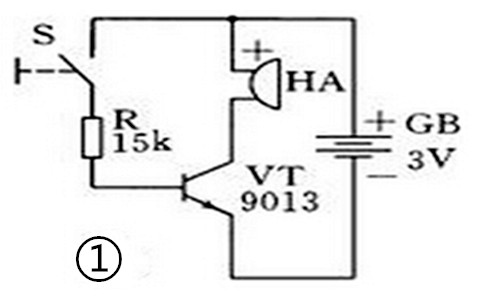

1.HA為聲響指示器，采用低電壓（3V）蜂鳴器，其工作電流僅需十幾個毫安。VT選用9013，fe≈200，偏置電阻器R為15kΩ，VT的基極電流IB約0.1mA，集電極電流IC約為10mA，此時VT已經飽和導通，其集電極—發射極之間電壓VCE僅為0.05V 。
2.將圖1電路中的控制開關S換成干簧管開關，就改造成磁控聲響電路。
3.將圖1電路中的R減小到10kΩ，控制開關S換成光敏電阻器或光敏二極管，就成為光控聲響電路。這些電路有什么作用呢？是否可以做為保險柜防盜報警，在打開柜門時，由于磁鐵離開干簧管或者保險柜外光線照射而報警。必要時可以將磁控元件、光敏元件接到下偏置，以滿足反相的控制效果。
二、濕度音響報警電路

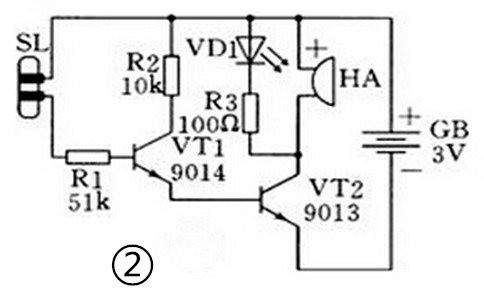

1.濕度報警音響自動報警器由兩級三極管組成，只是元器件參數不同。濕度報警電路需要使用對潮濕敏感的元件，可以在絕緣體上固定兩個電極，當絕緣體吸水潮濕后，絕緣性能受到破壞而使電極間“漏電”，報警器示警。
2.如果在蜂鳴器兩端并聯上由發光二極管和限流電阻器串聯而成的光指示信號器件，就成為濕度訊響報警電路。當其檢測到潮濕信號時，自動發出燈光和音響示警信號。這個電路能否做為下雨、下霧或者嬰兒尿布尿濕告知器。如果怕吵醒嬰兒，可以去掉蜂鳴器而只保留光指示部分。
